Schaller S-Locks - защита вашей любви

В 1981 году был запатентован совершенно новый продукт - Schaller Security Locks, вероятно, самое надежное крепление для гитары с ремнем. В 2018 году было представлено новое поколение замков S-Locks.

S-замки: S это надежность, бесшумность и качество Schaller

При разработке новых революционных замков S-Locks Schaller объединили 3 детали, доведя их до совершенства:

- уникальные цельные кнопки для ремешков из закаленной стали
- S-Locks, подходящие для ремней разной толщины, с эргономичным управлением
- запатентованную запорную гайку - Lock-Wheel - с тройной архитектурой безопасности.

Новая кнопка для ремешка S-Locks
- новая уникальная цельная конструкция, легко устанавливается с помощью шестигранного ключа 3 мм (1/8").

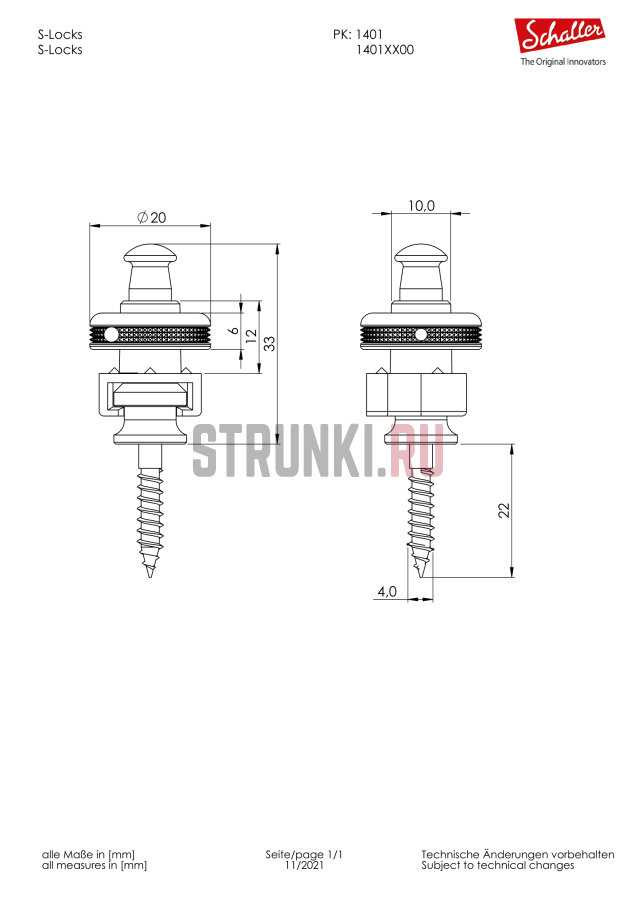

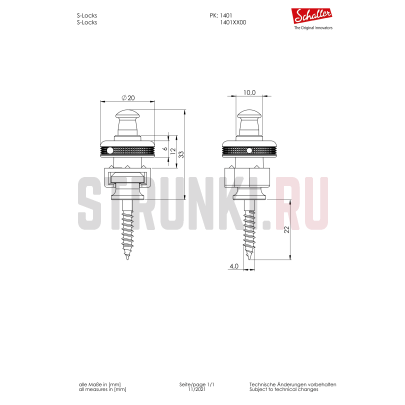

- специальная резьба для дерева 4 мм в S-Lock размера M для максимального сцепления. Опционально доступны размеры S (3,5 мм) и L (4,5 мм). Спецификации размеров см. в инструкции по установке в приведенном ниже описании.
- самая твердая сталь для максимальной износостойкости и безопасности
- в комплекте высококачественные войлочные шайбы для защиты вашего инструмента

Новый улучшенный замок S-Locks
- увеличенная длина резьбы для фиксации ремней толщиной до 6 мм,
- новый наклонный стопорный болт из нержавеющей стали для минимального износа и, следовательно, максимальной безопасности
- новый дизайн подтягивающего шарика для наилучшего тактильного восприятия
- подходит для стандартного отверстия в ремне 10 мм

Новое колесо Lock-Wheel: 3-ступенчатая концепция безопасности
- Запорное колесо со специальной запатентованной резьбой обеспечивает надежную фиксацию. Его можно надежно затянуть вручную без инструментов.
- Крепление с двумя отверстиями (подходит для шестигранного ключа 2 мм или отвертки) обеспечивает более сильный момент затяжки стопорного колеса с максимальной фиксацией.
- Надежная фиксация благодаря резьбовому винту с конической головкой и шлицем 2,5 x 5 мм из нержавеющей стали. Чтобы открутить стопорное колесо, достаточно снова выкрутить установочный винт; резьба остается функциональной и снова "освобождается" через стопорное колесо.

И наконец,
Соберите все части вместе и встряхните.
Звук тишины - вы будете поражены: На сцене или в студии S-Locks не дребезжат.

Совместимость Schaller Security Locks и S-Locks

Механизмы S-Locks совместимы со всеми существующими механизмами Schaller Security Locks следующим образом:
- кнопка ремешка старого SecLock + замок нового S-Lock (без функции бесшумной работы!)
- кнопка ремешка нового S-Lock + замок старого SecLock лишь частично, мы не рекомендуем его использовать.
Пожалуйста, всегда используйте наш новый замок S-Lock с колесом Lock-Wheel на вашем ремешке, тогда вы всегда будете совместимы со всеми кнопками ремешка и в то же время всегда будете использовать все преимущества нашего нового колеса Lock-Wheel.

Пожалуйста, всегда следите за тем, чтобы замок был зафиксирован в кнопке ремня, замок был прикреплен к ремню таким образом, чтобы кнопка ремня была зафиксирована в U-образной форме замка и чтобы инструмент не вращался.

Инструкция по сборке Schaller S-Locks

1.) Монтаж кнопок для ремешков
При помощи шестигранного ключа 3 мм (1/8") вкрутите кнопки с фетровой шайбой в имеющиеся отверстия. Убедитесь, что кнопки полностью прилегают к дереву, если необходимо, сначала потрите дерево. Если отверстие еще не просверлено, просверлите его в зависимости от используемой древесины.

Мы рекомендуем выбирать кнопку для ремешка в соответствии с размером имеющегося отверстия в гитаре.
- Если отверстие слишком большое или слишком маленькое, пожалуйста, выберите другую кнопку для ремешка или уменьшите, закройте, просверлите или расширьте отверстие.
- При необходимости сделайте отдельное зенкерование в области внешнего лакового слоя, чтобы предотвратить отслаивание лака при ввинчивании кнопки ремешка.
- Осторожно вкрутите кнопку ремешка в дерево и, если она слишком тугая, выкрутите ее снова и постепенно рассверлите отверстие.
- Если кнопка вкручивается слишком легко, уменьшите или закройте отверстие и снова просверлите его соответствующим образом.
- Затяните кнопку ремешка "от руки" на корпусе инструмента. Не продолжайте затягивать с силой. Дерево может сломаться, краска отслоиться и оторвать кнопку ремешка.

2.) Монтаж фиксаторов на ремень

Вставьте фиксатор через отверстие в ремне. Фиксатор находится на внутренней стороне ремня, а отверстие с резьбой для колесика замка - на внешней. Открытая сторона фиксатора (U-образная) направлена в сторону ремня, чтобы впоследствии инструмент мог надежно висеть в фиксаторе.
Если отверстие в ремне слишком узкое или в ремне есть только одна прорезь, отрежьте часть ремня по кругу (10 мм), чтобы можно было легко просунуть резьбу в фиксатор без того, чтобы кожаные части стояли вертикально. В противном случае колесо фиксатора не будет надежно закреплено, фиксатор и колесо фиксатора могут разъединиться.

Рекомендации:

При необходимости проделайте в кожаном ремешке отверстие диаметром 10 мм с помощью круглого дырокола, тогда наш фиксатор S-Lock точно пройдет через кожаный ремешок, и наше колесо-фиксатор можно будет оптимально закрутить и заблокировать.

3.) Установка блокирующих колес (3-ступенчатая концепция безопасности)

Поверните запорное колесо по часовой стрелке на резьбе замка. Плоская сторона должна быть направлена на ремень; закругленная сторона - вверх! Следите за тем, чтобы маленький установочный винт в стопорном колесе не был закручен внутрь и не сорвал резьбу.

Используйте шестигранный ключ на 2 мм (5/64'') или маленькую отвертку через крепление с двумя отверстиями, чтобы еще плотнее закрепить винт замка для максимального сцепления.

Закрутите установочный винт со шлицем и конусным куполом (2,5 x 5 мм) отверткой до упора. Это заблокирует резьбу, и стопорное колесо больше не сможет ослабнуть.

Совет:

Пожалуйста, используйте шестигранный ключ или тонкую отвертку, чтобы сильно затянуть колесико замка ( шаг 2) перед закручиванием микровинта ( шаг 3).
Это обеспечит надежную фиксацию замка, а 3 конических штифта на внутренней стороне замка проникнут в кожаный ремень и не дадут замку перекрутиться.
Гитарные ремни из кожи, искусственной кожи или других материалов уплотняются при сжатии. Поэтому вначале необходимо снова затянуть замок-колесо через некоторое время.
" Перед повторной затяжкой всегда сначала ослабляйте маленькую гайку в колесе замка, иначе резьба будет повреждена.
" При повторном затягивании стопорного колеса три маленьких штифта на замке упираются в поверхность ремешка и предотвращают случайное проворачивание замка на ремешке.

Чтобы избежать этого, убедитесь, что

- у вас есть круглое отверстие в ремне и, если необходимо, сделайте отверстие, которое точно соответствует диаметру резьбовой горловины замка;
- заранее как можно плотнее прижмите кожаный ремень в области замка и запорного колеса, чтобы затем легче и прочнее затянуть запорное колесо на замке;
- время от времени затягивайте колесико замка снова и снова, пока кожаный ремешок не будет максимально сжат в этой точке. Всегда предварительно ослабляйте микровинт, чтобы не сорвать резьбу.
- Регулярно проверяйте надежность посадки установочного винта и при необходимости подтягивайте его.
- Чтобы открутить стопорное колесо, просто ослабьте установочный винт; резьба остается функциональной.
- Перед ослаблением или повторным затягиванием стопорного колеса всегда выкручивайте установочный винт до тех пор, пока он не перестанет быть направленным внутрь и не повредит резьбу!

4.) Функции стреплоков S-Lock

- Потяните замок на кнопку ремня, не оттягивая шарик вверх, пока замок не защелкнется, а ригель не опустится в кнопку ремня. Прибор провисает в U-образном замке и таким образом надежно удерживается.
- Проверьте надежность фиксации. Для этого попробуйте потянуть за замок, не вынимая шарик из кнопки ремня. Замок должен оставаться в зацеплении и не должен тянуть вниз кнопку ремешка. Шарик должен сидеть на резьбе.
- Чтобы освободить замок, потяните за шарик и потяните замок в сторону от открытой стороны замка.

Регулярно проверяйте все детали на предмет возможного износа.
- Своевременно затягивайте все винты.
- Во время игры всегда проверяйте, что замок надежно сидит на ремешке, что замок зафиксирован в кнопке ремешка и что кнопка ремешка надежно ввинчена в инструмент.
- Пожалуйста, всегда следите за тем, чтобы замок был зафиксирован в кнопке ремешка, замок был прикреплен к ремню таким образом, чтобы кнопка ремешка была зафиксирована в U-образной форме замка и чтобы инструмент не вращался.
- Между резьбой замка и шариком для подтягивания должен быть тонкий зазор. Это признак того, что стопорный болт касается нижней части кнопки ремешка и надежно зафиксируется до того, как шарик коснется резьбового стержня замка. Это дает вам уверенность в том, что стопорный болт находится в кнопке ремня до упора.

В целях упрощения мы показываем только никелевый цвет сменных комплектов.
