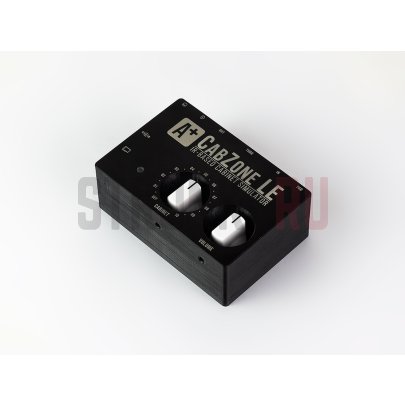

Импульсный эмулятор гитарного/басового кабинета SHIFT LINE CabZone LE

Cимулятор гитарного/басового кабинета

У каждого музыканта есть фавориты усилителя и кабинета с любимым характером звука. Но огорчает, что с собой махину из головы и каба особо не потаскаешь, в квартире - не включишь, да и на маленьких сценах в небольших клубах их просто негде ставить.
На помощь выступающим музыкантам пришли кабинетосимуляторы, или просто кабсимы, такие маленькие коробочки, способные примерно имитировать нужный звук. Аналоговые кабсимы достаточно долго спасали ситуацию при игре в линию, но имели невысокую детализацию и количество имитируемых кабинетов было весьма ограниченным.
Пришедшие на смену им цифровые приборы в силу очень высокой детализации вывели кабинетосимуляцию на принципиально новый, более качественный уровень, но они достаточно дороги и размеры не очень дружелюбные в отношении педалбордов.

Учитывая вышесказанное, нами был создан CabZone LE - высокодеталированный, но бюджетный цифровой кабинетосимулятор на основе технологии импульсной свёртки.
Импульсы в количестве 10 штук уже прошиты в устройство. Так же, можно использовать 10 своих импульсов, если записать их на microSD карту.
Через кабинетосимулятор CabZone LE можно играть на сцене или репетиции, можно играть дома в обычные колонки или наушники, с отличным качеством звука и при стоимости устройства ниже стоимости рядовой гитарной педали.

Особенность данной (CabZone LE Case в сборе) комплектации конструктора в том, что устойство полностью собрано, плата в корпусе, и ручки установлены на потенциометры.

Особенности CabZone LE в сборе следующие:

Экстерьер:

• Прибор поставляется в рабочем виде, полностью в сборе, т.е. приобрели, распаковали, подключили вход, выход и питание и можно пользоваться.

Коммутация:

• Инструментальный вход IN с переключаемой аттенюцией (переключаемое снижение громкости, чтобы вход кабсима не перегрузился).
• Параллельный выход Thru (для подключения звуковой карты, усилителя, или еще чего).
• Выход OUT в линию/активные колонки.
• Вход 3.5 мм Aux для подключения mp3 плеера/драм машины/иного внешнего источника звука (стерео).
• Выход 3.5 мм на наушники (стерео).
• Сигнал со входа Aux поступает только в выход на наушники, таким образом, прибор можно использовать для мониторинга при записи, или игре под клик.
• Разъем питания (9-18 вольт, постоянного тока).
• Разъем microSD карты.

Импульсы:

• 10 отборных импульсов в ПЗУ прибора: классика (фендер, маршалл, оранж ), металл (пиви, меса, ...), последние два импульса - басовые.
• Еще 10 импульсов можно записать на microSD карту.
• Вставили карту - заработали импульсы с карты. Вынули - заработали встроенные импульсы.
• Если вставлена пустая карта, то будет создана система папок и в них записаны импульсы из ПЗУ устройства, для использования этих импульсов в другом программном обеспечении.
• Импульсы выбираются ручкой на 11 положений.
• Импульс номер 0 - байпас. Кнопки пассивного байпаса - нет.
• Формат импульсов: .wav моно 24bit 48kHZ WAVE PCM1 , несжатые.
• Размер импульса - 940 сэмплов (длительность 19.58 мс). Можно использовать и более длинные импульсы, но загружены будут только первые 940 сэмплов из файла.
• Для загрузки своих импульсов нужна microSD карта отформатированная в системе FAT32. Размер карты - любой, от 1 Мегабайта до 32 Гигабайт.

Задел на будущее и настоящее:

• В CabZone LE есть экспериментальная возможность загрузки полностью своей прошивки сигнального процессора ADAU1701. Опция не основная, но весьма приятная, т.к. позволяет залить на microSD карту до 10 своих эффектов. Например, сделать хорус или флэнжер с фиксированными параметрами. Подробнее эта опция будет описана позже и отдельной страницей.
• На будущее в прибор заложена возможность подключения дисплея по 4 проводам.

Органы управления:

1. Регулятор громкости (общий для выходов на линию и наушники).
2. Переключатель импульсов на 11 положений (крайнее положение против часовой стрелки - байпас, крайнее по часовой стрелке - импульс №10).
3. Переключатель входной аттенюации на 3 положения (тумблер).

Кнопка байпаса не предусмотрена. Байпас цифровой и включается выбором импульса номер 0. Для игры в линию можно использовать основной выход, в комбик - Thru. Электронный байпас сделан для сравнения звука файла импульса и байпаса.

Полезная информация:

• CabZone LE подходит в качестве импульсного кабсима для ламповых преампов Shift Line Twin/Olympic первой и MkII версий, но потребуется отдельный блок питания на 9-18 Вольт постоянного тока.
• Подходит и для работы с Shift Line Beta Preamp.
• У Twin/Olympic MkII/Beta можно поставить кабсим в петлю, если потребуется.
• Комплект из CabZone LE и активных колонок уровнем выше среднего / мониторов вполне может заменить домашний комбик.
• Великолепно дружит с перегрузами. Наконец-то сбылась мечта многих людей - имея хайгейн перегруз и CabZone LE можно играть "металлику" в музыкальный центр.
• Если вставить пустую microSD карту, то кабсим создаст систему папок и сохранит на карте импульсы из ПЗУ для редактирования, либо использования в софте/плагинах.
• Прибор выполнен на микросхеме цифрового сигнального процессора ADAU1701 и поддерживает загрузку собственной прошивки под этот процессор с microSD карты (пока в фазе бета-тестирования, но работает).
• Задержка во времени между входом гитарного сигнала и выходом обработанного сигнала менее 1.2 мс.
• Аттенюатор кабсима вполне выдерживает громкость домашнего комбика (15Вт - вполне), как и некоторых моделей репетиционных, но в принципе создавался для включения в педалборд или домашний комбик.
• Аттенюация переключается в 0, -6 и -20дБ (ослабление примерно в 1, 2 и 10 раз, соответственно).
• Создавался кабсим непросто, практически, из крайности в крайность: начиналось все с микро кабсима, размером со спичечный коробок на 2 импульса (см. полезные ссылки), потом перешло в монстра стерео на 30 импульсов, и потом уже в сбалансированный прибор CabZone LE.
• Уровень собственного шума прибора крайне низкий и ниже некоторых зарубежных аналогов.
• Мы оставляем за собой право на изменение цвета платы и перестановку прочей "мебели" не влияющей на звук.
• Появилась модель корпуса для самостоятельной 3Д печати от Николая Мусатова. Для сборки потребуется: гайка м2.5 - 2 шт., винт м2.5х12 - 2 шт., гайка м4 - 2 шт.
• Корпус и околокорпусные вопросы:
  • Плата током не ударит, там же 9 вольт и меньше.
  • Обжечься там тоже не от чего.
  • Можно закатать в картонку, пласти или любой другой диэлектрик, чтобы пыль не попадала, гитарные штекеры и т.п.
  • Гейна в устройстве нет, поэтому корпус экранировать не требуется.

Размеры: 94х65х30 мм.
Питание - стандартное:

• Стабилизированное, 9В (можно запитать напряжением от 9 до 18В, если 9В слоты заняты).).
• Гнездо 2.1/5.5 мм, минус - в центре.
• Ток потребления педали значительный (около 120мА), питание от батарейки не предусмотрено.
